مُساهمةموضوع: الهاوتز الامريكي M-198   الخميس أغسطس 06, 2015 8:48 am

المدفع الامريكي M-198

الهاوتزر M198. و هو مدفع مقطور متوسط الحجم. صنع ليخدم الجيش الامريكي و مشاة البحرية الامريكية.
 و قد صنع ليحل محل المدفع M114 .
تم تصميم النموذج الاولي في عام 1969 مع اطلاق الاختبارات التي بدات عام 1970 و دخل حيز الانتاج
 الكامل عام 1978 و دخل الخدمه في 1979.
حتى الان تم انتاج ما يزيد عن 1600 قطعة من هذا المدفع و يخدم في عده دول عربيا العراق و السعودية
 و لبنان.
المدفع يزن اقل من 7.1 طن مما يسمع له بان يتم حمله بالمروحيات او اسقاطه بالمظلات.
 و يتميز بامكانية ادارة سبطانته لجعلها باجتاه ساقي التثبيت مما يقلل حجمه و يسهل نقله
يتغير مداه حسب نوب القذيفه حيث بالقذائف التقليدية الثقيلة يصل الى 18 كم و بالقذائف الصاروخية حتى
30 كم و عند استخدام قذائف 52 يصل الى 40 كم
يملك العراق 120 قطعة من المدفع و هو الاكثر عددا في سلاح المدفعية العراقي



مواصفات عامة
العيار: 155 مم
الطاقم: 10 أفراد
المدى التقليدي:18-24 كم
أقصى مدى، بذخيرة الدفع الصاروخي: 30000 م
أقصى معدل لرماية المدفع: 4 قذائف في الدقيقة

أقصى زواية ارتفاع للمدفع: + 72 درجة
أقصى زاوية انخفاض للمدفع: - 5 درجات
أقصى زاوية دوران للمدفع، في الاتجاه الأفقي: 45 درجة
الوزن أثناء الرماية: 6804 كجم
الوزن أثناء التحرك: 7163 كجم
الطول في وضع التحرك: 12.34 م
الطول في وضع الرماية: 11 م
طول السبطانة: 6.096

العرض في وضع التحرك: 2.794 م
العرض في وضع الرماية: 8.534 م
الارتفاع في وضع التحرك: 2.9 م
الارتفاع في وضع الاشتباك: 1.803 م
ارتفاع بطن المدفع عن الأرض: 0.33 م
العرض، بين العجل: 2.362 م
سرعة مقطور عبر الأراضي الغير معبدة: 8 كم / ساعة
سرعة مقطور على الطرق المعبدة: 72 كم / ساعة
نظام التسديد

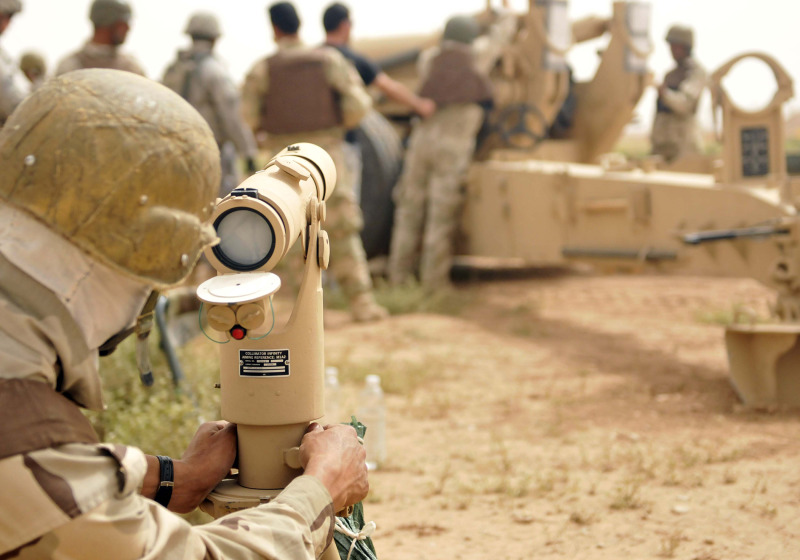

يجرى التسديد بوساطة جهاز خط البصر المستقل، مع وجود مُسدد على الجانب الأيسر، حيث يستخدم
جهاز الرؤية لربط الانحراف وتحريك السبطانة، بمنجلة الاتجاه حتى يظهر خط البصر في جهاز الكيلومتر،
 وبذلك تصبح السبطانة موجهه في اتجاه الهدف المطلوب الاشتباك معه، ويقف مساعد المُسدد على زاوية
 الارتفاع على الجانب الأيمن لربط زاوية الارتفاع.



انواع الذخيرة


قذائف شديدة الانفجار M-107NC\DC :و هذا النوع يحوي على مواد شديدة الانفجار و غلاف
 حديدي صلب يصبح شظايا حادة شديدة الطاقة عند انفجارها مما يخلف اضرار كبيرة في المشاة و
 الاليات الخفيفة المحيطة في الموقع في دائرة قتل نصف قطر 50 متر و اصابة حتى 100 متر

قذائف الفسفور الابيض WP :و هي على نوعين حسب الحشوة . قذائف حارقة لقصف تجمعات العدو
 و معسكراته و احراقها و قذائف دخانية تفيد في الحد من رؤية العدو و التغطية على التحركات
 في الهجمات

قذائف الاضائة :و تستخدم للتنوير و اضائه ارض المعركة من ارتفاع 600 متر فوق سطح الارض
 حيث تنير مساحة حتى الف كيلومتر مربع تستخدم ليلا و لاستطلاع اهداف القذائف المتفجرة و
 هناك انواع تستخدم لتمييز اهداف الطيران و تظئ لمده دقيقتين

قذائف الغام ADAMS :تطلق قذيفة تتحول الى لغم مضاد للافراد مع اسلاك شائكه ينفجر حين تحريكها
 و هناك نسخ تنفجر بالمؤقت

قذائف موجهة COPPERHEAD:قذائف شديده الانفجار تستهدف الاهداف عالية القيمة كلدبابات
 و تحتاج الى موجه ليزري قد يكون طائرة او جنود استطلاع لتحديد الاهداف بدقة
قذائف مضادة للافراد DPICM :قذيفة تحمل 88 قنبلة صغيرة داخلها كل واحد تخترق 2 انش
 من الفولاذ و الذي يفتك بالجنود و العربات ضعيفه التصفيح و حتى الدبابات حيث كثرة عدد الشايا
 قد يطال المناطق الضعيفه منها
